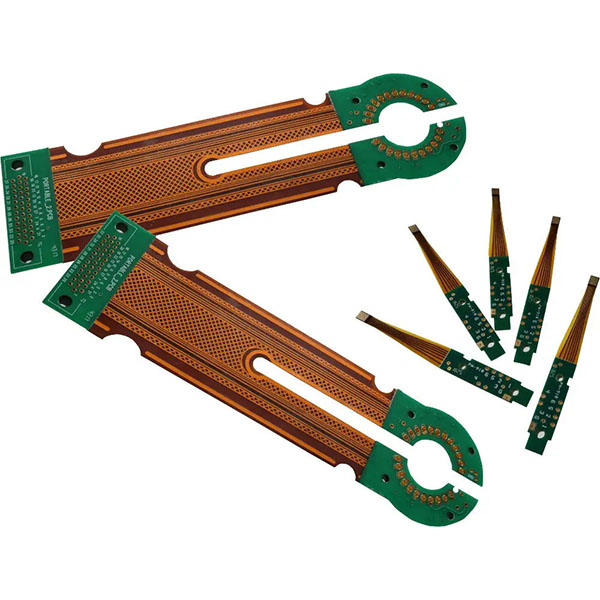

  • Цврсти Flex PCB - 0 Цврсти Flex PCB - 0

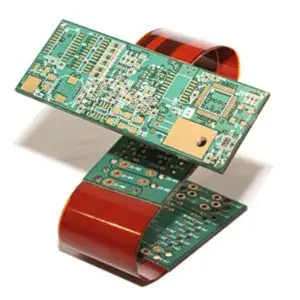

  • Цврсти Flex PCB - 1 Цврсти Flex PCB - 1

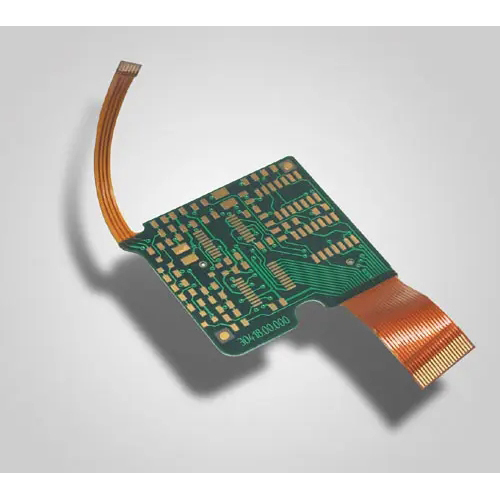

  • Цврсти Flex PCB - 2 Цврсти Flex PCB - 2

Цврсти Flex PCB

JBPCB е производител на Rigid Flex Pcb од Шенжен, Кина. Постигнавме стратешка соработка со повеќе од 10.000 високотехнолошки R&D и производствени компании ширум светот. Нашата ПХБ има положено сертификација за системот за квалитет ISO9001, сертификација IATF16949 во автомобилската индустрија, UL сертификација во Соединетите држави и сертификација SGS. Ако сакате да ја приспособите цврстата флексна ПХБ, ве молиме контактирајте со нас и добијте ја нашата фабричка понуда.

Испрати барање

Опис на производот


Вовед во производ со цврсто-флекс ПХБ:

Можете да бидете сигурни дека ќе купите Rigid Flex Pcb од нашата фабрика и ние ќе ви понудиме најдобра услуга по продажбата и навремена испорака. Круто-флекс ПХБ е исто така комбинирана ПХБ со мека и тврда обвивка.
Крута флекс плоча е комбинација од цврста и флексибилна плоча, која е печатено коло формирано со комбинирање на тенок слој од флексибилен долен слој и крут долен слој, а потоа нивно ламинирање во компонента.
Флексибилно-цврсти печатени плочки се печатени кола кои ги комбинираат технологиите на флексибилни и крути печатени кола. Повеќето крути-флекс печатени кола се состојат од неколку слоеви на флексибилни подлоги на кола кои се надворешно и/или внатрешно врзани за една или повеќе крути кола, во зависност од дизајнот на апликацијата. Флексибилните подлоги се дизајнирани да се виткаат трајно и обично се формираат во свиткана крива за време на производството или инсталацијата.

Традиционалните цврсти-флекси ПХБ се состојат од крути и флексибилни подлоги селективно ламинирани еден до друг. Структурата е херметичка, метализацијата L формира проводна врска. Ако ПХБ има предни и задни компоненти, цврсто-флекс ПХБ е еден вид добар избор. Но, ако сите компоненти се на иста страна, тогаш е поекономично да се користи двострана флексибилна плоча со слој од засилување FR4 ламиниран на задната страна.
Дизајнот на Rigid-Flex PCB е покомплексен од типичното опкружување со крути плочи бидејќи плочите се дизајнирани во 3D простор, што исто така обезбедува поголема ефикасност на просторот. Со способноста да се дизајнираат флексибилни плочки во 3D, можно е да се извртува, превиткува и да се тркала подлогата на флекс плочката за да се постигне обликот потребен за конечното пакување на апликацијата.
Ригид-флекс PCB нуди широк опсег на апликации од паметни уреди до мобилни телефони и дигитални камери. Изработката на цврсто флексибилни ПХБ се повеќе се користи во медицинските уреди како што се пејсмејкерите за да се намалат нивната големина и тежина. Употребата на крути-флекс печатени кола ги има истите предности и може да се користи во интелигентни контролни системи.
Кај производите за широка потрошувачка, флексибилните цврсти ПХБ плочи не само што го максимизираат искористувањето на просторот и ја минимизираат тежината, туку и значително ја подобруваат доверливоста со елиминирање на многу од потребата за лемење и кревки, кревки жици кои се склони кон проблеми со поврзувањето. Ова се само неколку примери, но Rigid-Flex PCB може да бидат корисни за скоро сите напредни електрични апликации, вклучувајќи опрема за тестирање, алатки и автомобили.

Дијаграм на структурата на цврсто флексибилни ПХБ:



Дијаграм на анатомијата на флексибилно-цврсто печатено коло:



Инструкции за Rigid-Flex PCB фабрикување и процес на производство:

материјал FR4 + FPC
Дебелина на листот (мм) 0,6 ~ 3,0 мм
Минимален дијаметар на дупката (мм) 0.2
Минимална ширина на линијата и проред (мил) 2.5
Дебелина на бакар (µm) 35;70;105;140-350
Боја на маска за лемење бела, црна, мат црна, црвена, зелена, сина, мат зелена
боја на ликот бела/црна/портокалова/црвена/сина
метод на калапи ЦПУ тркачка плоча; CNC V-сечење; печат; ласерско сечење и глодање.
контролен тест AOI; сонда за летање со голема брзина; електронски тест; тест за напон
Процес на површинска обработка HASL; Безоловен DNIG OSP
време на испорака
6-8 дена

Полиња на примена на флексибилно-цврсти печатени кола:

Цврстата ПХБ е нов тип на ПХБ што има и издржливост како цврста ПХБ и приспособливост на флексибилна ПХБ Меѓу сите типови на ПХБ, комбинацијата на крути и флексибилни е најотпорна на суровите средини.
а) Индустриска употреба - Индустриската употреба вклучува флексибилни цврсти печатени кола кои се користат во индустриски, воени и медицински апликации. Повеќето индустриски делови бараат карактеристики како што се прецизност, безбедност и отпорност на оштетување. Затоа, карактеристиките потребни за цврсто-флекс ПХБ се висока доверливост, висока точност, мала загуба на импеданса, целосен квалитет на пренос на сигнал и издржливост. Сепак, поради високата сложеност на процесот, излезот е низок, а единечната цена е прилично висока.
б) Мобилен телефон - Апликација за цврсто флексибилно PCB во мобилен телефон, шарки, модул за камера, тастатура и RF модул на преклоплив мобилен телефон се вообичаени. Предностите од користењето на цврсто-флекс кола во мобилните телефони се, прво, интеграцијата на компонентите во мобилниот телефон и, второ, разгледувањето на количината на пренесениот сигнал. Во моментов, во производите за мобилни телефони, цврсто-флексните кола се користат за замена на оригиналната комбинација од два конектори и флексибилни кола. Овие производи се многу стабилни и високо ценети. Од друга страна, поради популарноста на телефоните со камера и интегрирањето на мултимедијалните и ИТ функциите во мобилните телефони, волуменот на пренос на внатрешниот сигнал на мобилните телефони е зголемен и соодветно на тоа, се појави потреба од модуларност.
в) Електронски производи за широка потрошувачка. Меѓу производите за широка потрошувачка, DSC и DV претставуваат развој на цврсти флексински ПХБ, кои може да се разгледаат во две главни области: „перформанси“ и „структура“. Во однос на перформансите, цврсто-флекс ПХБ може да поврзе различни крути плочи и компоненти на ПХБ во 3D, така што вкупната корисна површина на ПХБ може да се зголеми со иста густина на линијата, што може релативно да го подобри дизајнот на неговото коло. капацитивност и намалување на границата за пренос на контактниот сигнал и разликата во стапката на грешка при склопување. Од друга страна, бидејќи Rigid-Flex PCB е лесен и тенок, може да ги свитка жиците, што има значителни предности во однос на големината и намалувањето на тежината.
г) Автомобил - употреба на цврсто флексно коло во автомобилите, најчесто користените копчиња поврзани со матичната плоча на воланот, врската помеѓу екранот на видео системот на автомобилот и контролната табла, работната врска на аудио или функционалните копчиња на страничната врата и радарскиот систем за слика на задната страна, сензорот (вклучувајќи квалитет на воздухот, температура и влажност, специјална контрола на гасот итн.), систем за комуникација на возилото, сателитска навигација, контролна табла на задните седишта и табла за поврзување на предниот контролер, откривање изглед на возилото систем. , итн.

Предности на флексибилно-цврсти печатени кола

големината и формата, може да се прилагодат на различни апликации, имаат подобра механичка стабилност, подобри перформанси во сурови средини, лесни се за изработка и тестирање, цврсто-флексните ПХБ се идеални за прототипови на ПХБ.

Најчесто поставувани прашања:

П1: Дали сте производител на цврсто-флекс ПХБ?
A1: Да, ние сме производител на Rigid-Flex PCB, ако имате барања, можеме да ја прилагодиме Rigid-Flex PCB за различни прилики. Ве молиме контактирајте со pcb@jbmcpcb.com.
