1 слој алуминиумски ПХБ

ПХБ со метално јадро

Можете да бидете сигурни дека ќе купите Jiubao 1 слој алуминиумски PCb од нашата фабрика. Печатеното коло со метално јадро е композитно печатено коло составено од метална подлога, слој од изолационен медиум и слој од бакар на колото. Металната матрица е обично алуминиум, железо, бакар, инвар бакар, легура на волфрам-молибден, итн. Дисипацијата на топлина на металната подлога е поголема од онаа на ламинатот обложен со бакар. Дисипацијата на топлина на металната подлога е поврзана со густината и топлинската спроводливост на нејзиниот изолационен слој. Колку е потенок изолациониот слој, толку е поголема топлинската спроводливост. Изолациониот слој обично е модифицирана епоксидна смола, полифенилен етер, полиимид, итн. Дебелината на изолациониот слој е 50 ¼ m-200 ¼ m. Слоевите на колото се состојат од бакарни слоеви. Дебелината на металната плоча е 0,5mm, 0,8mm, 1,0mm, 1,2mm, 1,5mm, 2,0mm, 3,0mm и 5,0mm. Како и цврсто-флекс печатените плочки, металните печатени кола може да се поделат на еднострани, двострани и повеќеслојни, и претставуваат посебна разновидност на печатени кола. Металната ПХБ е позната и како ПХБ со метално јадро, MCPCB, IMS (изолирана метална подлога), ПХБ обложена со метал.

Ламинат со бакар обложен со алуминиумска основа
Ламинат со бакар обложен со железна основа
Бакарна основа бакар обложен ламинат
Ламинат со бакар обложен со челична основа

Општ метален бакар обложен ламинат
Ламинат со бакар обложен со метална основа за отпорен на пламен
Ламинат од метална база со бакар обложен со висока отпорност на топлина
Ламинат со бакар обложен со метална база со висока топлинска спроводливост
Ламинат со бакар обложен со ултра висока топлинска спроводливост
Високофреквентен, микробранова печка од метален бакар обложен ламинат
Повеќеслоен метален основен ламинат со бакар обложен

а). Карактеристики на алуминиумот: топлинска спроводливост од 237 W/(m·K), умерена цена, прифатлива и широко користена.
б). Карактеристики на бакар: топлинската спроводливост е 384 W/(m·K), цената е превисока и се користи за производи со висока додадена вредност.
в). Карактеристики на среброто: топлинска спроводливост 429 W/(m·K),
г). Карактеристики на железото: топлинска спроводливост 80W/(m·K),
д). Карактеристики на челик: топлинска спроводливост 40W/(m·K),

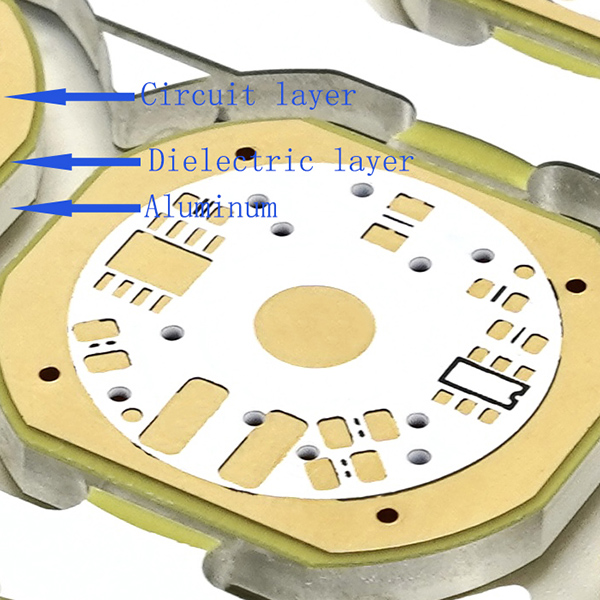

Метална ПХБ се состои од слој бакарна фолија, диелектричен слој и метален слој.
· Кружен бакарен слој: користениот бакарен слој е подебел од нормалниот CCL (1oz-10oz). Подебелите бакарни слоеви значат поголема носивост на струја.
· Диелектричен слој: Диелектричниот слој е термички спроводлив слој со дебелина од околу 50 ¼ m до 200 ¼ m. Има низок термички отпор, пренос на топлина и изолација.
· Метален слој: Третиот слој е метален слој, кој се состои од алуминиум или бакар, кој има висока топлинска спроводливост.

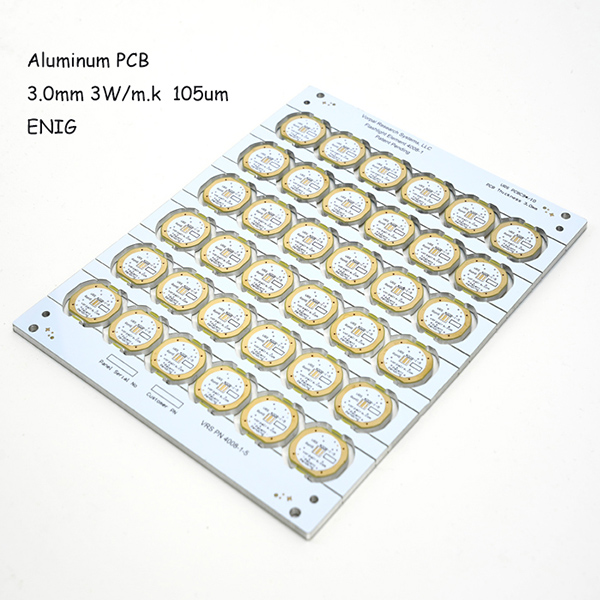

Вовед во производ со 1-слојна алуминиумска подлога:

1-слојната алуминиумска плочка е алуминиумска плочка; 1-слојниот алуминиумски PCb е поделен на три слоја: алуминиум, изолациски слој и бакар. Алуминиумот е за дисипација на топлина, изолациониот слој е за пренос на топлина и изолација, а бакарот е за електрична спроводливост. 1-слој алуминиумски PCb генерално имаат печатени кола од едната страна и мазни безжични кола од другата страна. Најчестите алуминиумски PCb на пазарот се 1-слојни алуминиумски pcb. Горната страна е колото, а долната страна е поврзана со школка или термичко лепило за дисипација на топлина. 1-слојниот алуминиумски PCb ја заменува претходната плоча со стаклени влакна FR4 и PCB, која е силна и со висок профил, има добра дисипација на топлина, не е лесно да се скрши и има добра флексибилност на структурата на производот. Jiubao Technology е производител со процес на производство на ПХБ со метално јадро, целосен сет на високо-прецизна опрема за производство 7S од хранење материјали до пакување на готови производи, вработува висококвалитетно управување со елитен тим и има силен професионален тим ангажиран во кола. производство , Има многу извонредни инженери и професионални менаџери. Тој е професионален производител на алуминиумски PCB со големи размери, комплетна опрема, строго управување и супериорен квалитет.

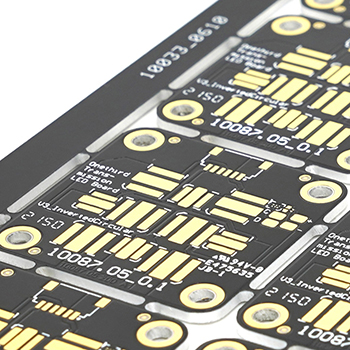

1-слојниот алуминиумски PCB е ламинат со бакар обложен на база на алуминиум (ламинат обложен со бакар е подлога на ПХБ). Алуминиумските ПХБ се всушност многу слични на ПХБ FR4

Дисипација на топлина: Перформансите на алуминиумските ПХБ во дисипацијата на топлина се доста добри во споредба со обичните ПХБ FR4. На пример, FR4 ПХБ со дебелина од 1,5 мм има термички отпор од 20-22 степени по вати, додека алуминиумска ПХБ со дебелина од 1,5 мм има термички отпор од 1-2 степени по ват.

Термичка експанзија: Секоја супстанција има свој коефициент на термичка експанзија. Алуминиумот (22 ppm/C) и бакарот (18ppm/C) имаат многу блиски CTE. Бидејќи алуминиумската ПХБ работи добро во однос на дисипација на топлина, нема да има сериозни проблеми со проширување или контракција. Алуминиумските ПХБ работат одлично, издржливи и сигурни.
Стабилност на димензиите: Алуминиумските ПХБ покажуваат димензионална стабилност и стабилни димензии. На пример, кога се загреваат од 30-140 степени, нивните димензии се менуваат само за 2,5%-3,0%.
· Други: Алуминиумската PCB може да се користи во технологијата за површинско монтирање за уреди за напојување. Алуминиумската ПХБ може ефикасно да се користи во дизајнот на кола поради неговите перформанси во однос на термичко проширување на дизајнот на колото. Алуминиумските ПХБ помагаат да се продолжи рокот на траење на производот и густината на моќноста на производот. Алуминиумските ПХБ се исто така многу сигурни. Алуминиумските ПХБ можат да помогнат во намалувањето на вкупната големина на производот и исто така се поевтина опција. Алуминиумските ПХБ покажуваат електромагнетна заштита и висока диелектрична цврстина.

Алуминиумската подлога PCB има одлична отпорност на пламен, висока механичка цврстина, димензионална стабилност итн., особено добра дисипација на топлина, електромагнетна заштита и пловечки калај својства. Широко се користи во мотоцикли; запалувачи на мобилни телефони; LED диоди со висока моќност; звучници; модули за напојување; системи за акустична заштита итн.
Проекциона светилка; Улична светилка; Светилка за раст на растенијата; LED светилка алуминиумска подлога; Опрема за проекција; Ладилник; Подлога за соларни ќелии; 1-слојна алуминиумска подлога што се користи за 90% од подводните светла, погодна за 90% од светилките.
Алуминиумската ПХБ е идеално решение за производи со висока густина и моќност како што се LED апликации, опрема за напојување, компјутери итн.
Ако имате термички проблеми во дизајнот на вашиот ПХБ, алуминиумот треба да биде вашето прво внимание. JBPCB обезбедува секакви алуминиумски подлоги, вклучувајќи еднострани алуминиумски подлоги, повеќеслојни алуминиумски подлоги, хибридни алуминиумски подлоги, флексибилни алуминиумски подлоги, алуминиумски подлоги со дупки, итн. Други категории, како што се алуминиумски подлоги за општа намена, висока термичка Достапни се и алуминиумски подлоги со спроводливост и алуминиумски ПХБ со висока фреквенција. Ако ви требаат повеќе детали за нашите алуминиумски ПХБ, слободно контактирајте не.

П1: Која е минималната количина на нарачка за MCPCB?
A1: Нашиот MCPCB MOQ варира со различни ставки, нарачка за поддршка од 1 парче.
П2: Кои документи треба да ги обезбедиме?
A2: PCB: Гербер-датотеките се подобри, (Protel, power pcb, PAD-датотеки), PCBA: Гербер-датотеки и BOM листа.
П3: Кои информации треба да ги дадам покрај документите?
А3: За понудата се потребни следните спецификации:
а) Подлога:
б) Дебелина на плочата:
в) Дебелина на бакар:
г) Топлинска спроводливост:
д) Површинска обработка:
ѓ) Боја на маска за лемење и свилен екран
е) Количина
П4: Дали ПХБ со метално јадро може да се дизајнираат со наполнети DIP компоненти низ метални дупки?
А4: Да. Ние сме професионален производител на ПХБ кола со метални јадра, имаме долгогодишно искуство во производството, можете да ги видите деталите за нашата изолациона дупка од алуминиумски ПХБ
П5: Можеме ли да го направиме занаетот на следната слика?
А5: Да, во ред е да нацртате што сакате.
П6: Кои се барањата за време и околина за складирање на ПХБ со метално јадро?
А6: Температурата и влажноста на складирањето на ПХБ со метално јадро ќе влијаат на животниот век на производот. Под пакувањето со вакуумска пластична фолија, температурата е 25±2 ; влажноста е 55±5% RH, а квалитетот е загарантиран 6 месеци. Доколку пакувањето со вакуумска пластична фолија е отстрането или складирано повеќе од 6 месеци, се препорачува да се пече на 150°C/1 час пред производството.
