FPC флексибилна ПХБ

1. Дефиниција на FPC флексибилна ПХБ

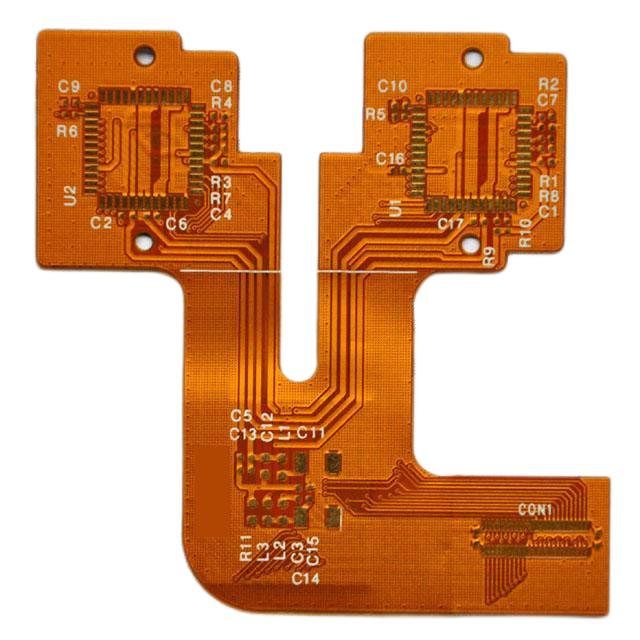

FPC флексибилна ПХБ е коло направено од флексибилни подлоги, кои се многу виткани и преклопливи. FPC флексибилната ПХБ обично се состои од повеќеслојни филмски подлоги и проводни слоеви. Неговата главна карактеристика е свитливоста и преклопливоста на колото, па затоа е погодна за електронски уреди кои треба да се свиткаат или преклопат. FPC флексибилниот PCB има многу предности, како што се мала големина, лесна, висока доверливост итн., па затоа е широко користен во многу области, како што се мобилни телефони, дигитални камери, таблет компјутери, автомобилска електроника, медицинска опрема итн. накратко, FPC флексибилната ПХБ е многу важна електронска компонента. Неговиот изглед го прави дизајнот на електронската опрема пофлексибилен и разновиден, а исто така обезбедува повеќе избори за производство на електронска опрема.

2. Процесот на производство на FPC флексибилна ПХБ

FPC флексибилната ПХБ има флексибилност и доверливост. Во моментов, на пазарот постојат 4 типа на FPC флексибилни ПХБ: еднострани (1 слој), двострани (2 слоја), повеќеслојна и меко-тврда ПХБ. Процесот на производство на FPC флексибилна ПХБ главно ги вклучува следните чекори: прво, подготовка на основниот материјал, обично полиимидниот филм или полиестерскиот филм се користи како основен материјал, а основниот материјал на флексибилната ПХБ се подготвува со печатење, бакарно обложување и други процеси. ; второ Тоа е графичко производство. Според цртежот за дизајн на колото, шемата на колото е направена на подлогата со фотолитографија или технологија за ласерско сечење; потоа галванизација, слој од метал е обложен на колото со технологија на галванизација, како што се бакар, никел, злато, итн., за да се зголеми спроводливоста и отпорноста на корозија; конечно, сечење и тестирање, готовиот флексибилен ПХБ се сече според потребната големина и се тестира и проверува за да се осигура дека неговиот квалитет и перформанси ги исполнуваат барањата. Општо земено, процесот на производство на FPC флексибилна ПХБ е релативно комплициран, бара соработка на различни процеси и фини операции, но неговите флексибилни перформанси и карактеристики на минијатуризација го прават широко користен во електронските производи.

Како да направите FPC флексибилен ПХБ?

Процес на производство на флексибилен FPC со 1 слој:
Сечење-дупчење-сув филм-приклучок-изложеност-развој-офорт-лупење површинска обработка-покривач филм-притискање-површинска обработка-таложење на никел злато-печатење на знаци-стрижење-електрично мерење-дупчење-финална проверка -Пакување и испорака

Процес на производство на флексибилни ПХБ со 2-слојни FPC:

Сечење -Дупчење-PT H -Гласирање- Предтретман - Залепување на сув филм- Изложеност на паразити - Развој -Графичко галванизација-Отстранување филм- Предтретман - Залепување на сув филм- Планирање изложување - Развој -Офорт-Отстранување на мембрана-Третман на површината-Ламинирачки филм-Ламирање Стврднување - позлата - печатење на знаци - сечење - електричен тест - печат - финална проверка - пакување - испорака.

Способност за процесирање на FPC PCB:

Флекс материјал		Таихонг, Шенги, Лианмао
ПХБМатеријал		КБ,Шенги, Лианмао
Дебелина на бакар		12м-70мм
Површиназаврши
Површинска завршница Дебелина	ЕНИГ	Во Ов	2-4 мм__
			0,025-0,075м_
	ЕНЕПИГ	Во_ Ов ПД	2-4 мм__
			0,025-0,075м__
			0,025-0,075м_
	Електрично позлата	Нi AU	2-4еден
			0,05-0,35еден
RF-PC Тболест Минимум(мм)	4 слоја фазер + 2 слоја мека табла		0.6мм
	6слоеви на фазер + 2 слоја мека табла		0.6мм
RF-PC Тболест Дотолеранција	4 слоја фазер + 2 слоја мека табла		0.1  мм
	6слоеви на фазер + 2 слоја мека табла		0.1  мм
Ширина / Минимум простор (мм)	4 слоја тврда табла + 2 слоја мека даскаШирина / Минимум простор (мм)	1 унца	0,075 мm
		1/2унца	0,06 мm
		1/3унца	0,05 мm

Ширина / Минимум простор (мм)	4 слоја тврда табла + 2 слоја мека даскаШирина / Минимум простор (мм)	1 унца	0,075 мm
		1/2унца	0,06 мm
		1/3унца	0,05 мm
	6слоеви тврда табла + 2 слоја мека таблаШирина / Минимум простор (мм)	1 унца	0,075 мm
		1/2унца	0,06 мm
		1/3унца	0,05 мm
Дупчалкаl          Минимум(мм)	Дупчалка		∮0.1мм
	Лашер		∮0.075     мм
Шift Толеранција	Навлакае		0.1мм
	ССАД		0.15мм
	ПI		0.1мм
	FR-4		0.15мм
	ЕМИ ФИЛМ		0.1мм
Навлакае (PI &лепило)			12.5еден-50еден
			12.5еден-75еден
Количина на лепак за прелевање на прекривката			0,02-0,03 мм

3. Карактеристики на FPC флексибилна ПХБ
FPC флексибилна ПХБ е флексибилно коло што се користи во електронската опрема, кое се состои од флексибилна подлога и фолија обложена со бакар. Во споредба со традиционалните цврсти ПХБ, FPC флексибилната ПХБ ги има следните карактеристики:
а). Флексибилност: FPC флексибилната ПХБ може да се свитка, превиткува и извртува за да се прилагоди на различни сложени тридимензионални форми, што може значително да го намали обемот на опремата и да ја подобри доверливоста на опремата.
б). Тенка и лесна: FPC флексибилната ПХБ има многу тенка дебелина, која може да достигне помалку од 0,1 мм, што е многу погодно за употреба во тенки и лесни уреди.
в). Висока густина: FPC флексибилната ПХБ може да реализира жици со висока густина и може да го реализира распоредот на повеќеслојните кола на многу мал простор, што ги подобрува перформансите и доверливоста на електронската опрема.
г). Отпорност на висока температура: FPC флексибилната ПХБ може да издржи високи температури, може да работи нормално во средини со висока температура и е погодна за одредена електронска опрема во средини со висока температура.
д). Отпорност на корозија: FPC флексибилната ПХБ има добра отпорност на корозија и може да се користи во сурови средини. Накратко, FPC флексибилната ПХБ има многу предности, може да ги задоволи потребите на различна електронска опрема и е многу важна електронска компонента.

4. Примена на FPC флексибилна ПХБ

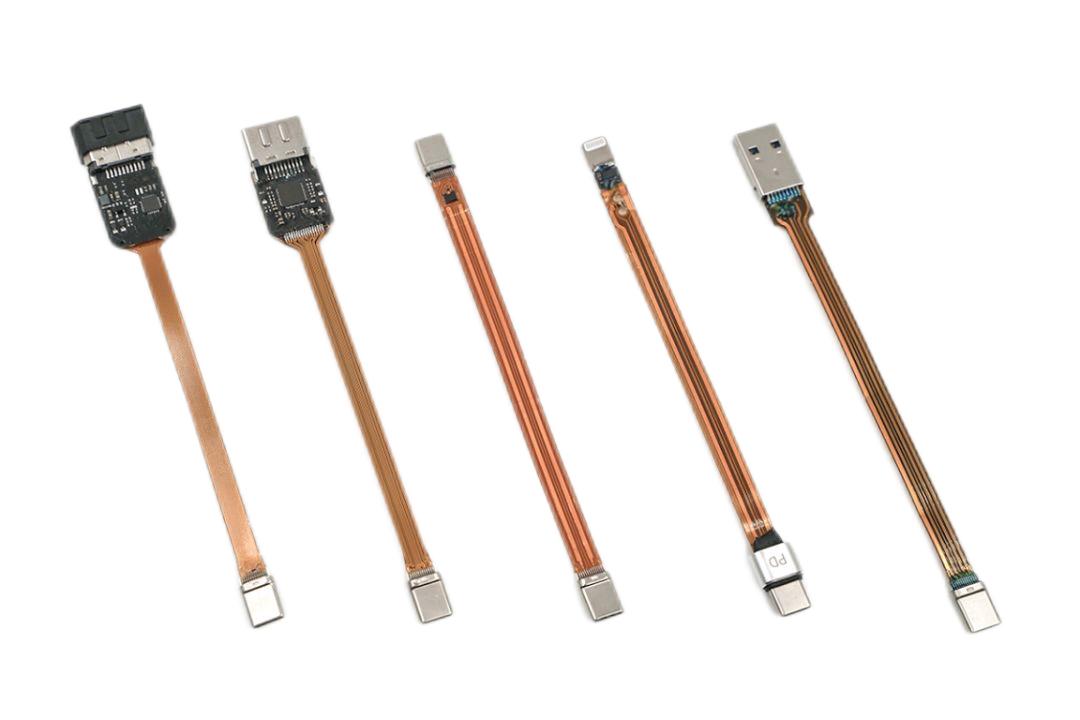

FPC флексибилно коло (Flexible Printed Circuit Board) е коло направено од флексибилни подлоги. Нејзини главни карактеристики се добрата флексибилност и свитливост, а погоден е за различни сложени тридимензионални распореди на просторот. FPC флексибилните кола имаат широк опсег на апликации, вклучувајќи потрошувачка електроника, автомобилска електроника, медицинска опрема, воздушна и други области. Во областа на потрошувачката електроника, FPC флексибилните ПХБ се широко користени во електронски производи како што се паметни телефони, таблет компјутери и преносни компјутери. Во споредба со традиционалните цврсти ПХБ, FPC флексибилните ПХБ имаат подобра доверливост и заштита од пречки и можат да постигнат помали, полесни и потенки дизајни. Во областа на автомобилската електроника, FPC флексибилните ПХБ главно се користат во автомобилски контролни табли, аудио за автомобили, системи за навигација и друга опрема. Поради високите барања за доверливост и издржливост на автомобилската електронска опрема, отпорноста на висока температура и отпорноста на вибрации на FPC флексибилната ПХБ е широко препознаена. Во областа на медицинската опрема, FPC флексибилната ПХБ главно се користи во опрема за медицински мониторинг, хируршки инструменти и друга опрема. Бидејќи FPC флексибилната ПХБ има добра флексибилност и свитливост, може подобро да се прилагоди на кривата на човечкото тело, па затоа се повеќе и повеќе се користи во медицинската опрема. Накратко, FPC флексибилната ПХБ е кола со широки можности за примена, која има единствени предности и апликативна вредност во различни области.
