Термоелектрична сепарација бакарна подлога PCB производ вовед:

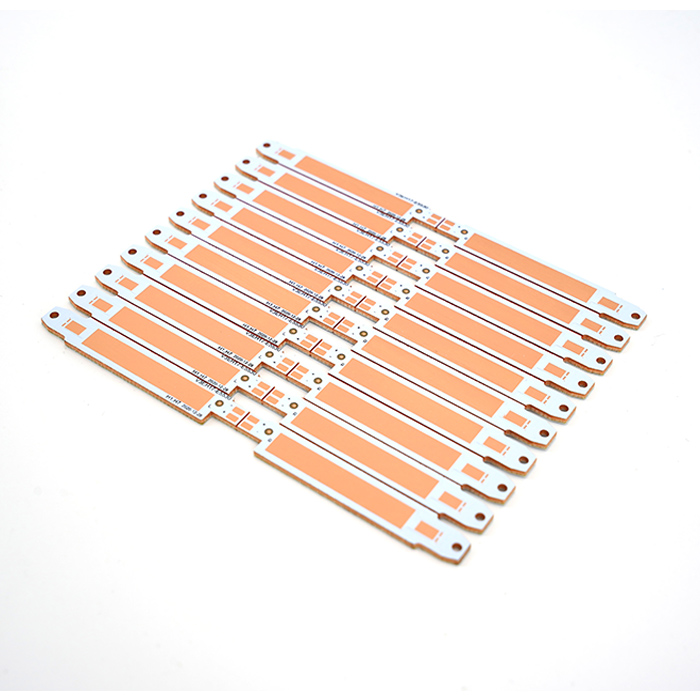

Топлинската спроводливост на бакарот во процесот на производство на ПХБ со метално јадро е висока до 384W/(m·K), а термоелектричното одвојување ги надминува недостатоците на недоволната топлинска спроводливост и дисипација на топлина на постојната еднострана бакарна подлога. Топлината се однесува на термичката подлога (PAD), а електричната енергија се однесува на позитивните и негативните електроди. Двете се одвоени со изолациски материјали за да формираат специјална термичка подлога. Функцијата на термичката подлога е да спроведува топлина. Главната функција на електродата е да спроведува струја. Овој метод на пакување се нарекува термоелектрично одвојување. , неговите предности се многу, главно во LED дисипација на топлина дизајн е многу удобен. Големата изложена бакарна површина на сликата е дизајнирана како голема газда, која директно ја контактира бакарната основа и директно го контактира ладилникот, а топлината се изведува надвор, што во голема мера го подобрува ефектот на дисипација на топлина. Едностраниот производ за термоелектрично одвојување може многу добро да ги реши проблемите со производството на топлина и ефикасноста на светлината при употребата на автомобилски светилки и ги има предностите на брзо дисипација на топлина, висока осветленост и заштеда на енергија.

Процесот на формирање на термоелектрично одвоената метална подлога pcb вклучува: лепење заштитна лента на едната страна од бакарниот основен слој; формирање на мастило против офорт, изложување, развој и офорт преку процесот на колото, така што областа на дисипација на топлина формира испакнување, а висината на испакнувањето е еднаква на изолациониот слој и слојот на колото. Со редење на слојот на колото (бакарна фолија) и изолациониот слој (нелеплив препрег) заедно; отворање на прозорец во областа за дисипација на топлина на слојот на колото и на изолациониот слој, кој може да се отвори со сечење со матрица или формирање CNC; Слојот за дисипација на топлина, слојот на колото и изолациониот слој (непроточен лепак епоксидна препрег) се притискаат заедно со топло притискање; колото на слојот на колото се произведува според процесот на обработка на таблата на колото и може да се формира термоелектричната метална подлога за сепарација обезбедена со помошниот модел. . Термоелектричното раздвојување е погодно за совпаѓање со единечно ламба со голема моќност, особено со пакетот COB, така што светилката може да постигне подобри резултати.
Недостатоци на термоелектрично одвоената бакарна подлога PCB: не е погодна за пакување со голи матрици со чип со една електрода.
Термоелектричната сепарациска структура на бакарна подлога PCB е погодна за високофреквентни кола и области со големи промени на високи и ниски температури, дисипација на топлина на прецизна комуникациска опрема и индустрии за архитектонска декорација, како и автомобилски LED светла, рударски светилки и светла за сцена . Опремата за изложување во индустриската опрема и ладилниците на рударските машини се вклучени во апликациите.
Термоелектричната сепарациска бакарна подлога pcb е поделена на еднострана термоелектрична сепарациска бакарна подлога pcb и двострана термоелектрична сепарациска бакарна подлога pcb, а сега се воведува единечна термоелектрична сепарациска бакарна подлога pcb.

Батериска ламба, индустриска рударска светилка, автомобилска LED светилка, УВ ламба, светилка за проекција на сцената, 5G комуникација, ѕидна мијалник, LED улична светилка, механичка опрема и разновидна прецизна и висока опрема за осветлување за ладење

Долг работен век, ефикасна дисипација на топлина, стабилна примена

П1. Дали сте производител на ПХБ? Дали имате фабрика?
О: Ние сме професионален производител на печатени кола повеќе од 12 години, имаме фабрики, машини, можете да ги видите нашите фабрички слики.
П2. Може ли да добијам примероци од ПХБ бесплатно? Дали е достапен бесплатен превоз?
О: Да, можеме да ви дадеме бесплатни примероци од ПХБ откако ќе разговараме и ќе ги потврдиме сите детали. Но, ние не нудиме бесплатна испорака, ќе ви дадеме одреден попуст ако купите многу производи.
П3. Дали правите OEM?
Одговор: Да. Ние сме производител на печатени кола, имаме фабрики и посветена опрема за автоматизација за целиот процес на PCB и PCBA и можеме прецизно да откриеме и да испраќаме производи. Ние обезбедуваме едношалтерски услуги за купување на PCB и PCBA.
П4. Дали 2-слојната топлинска подлога може да биде во директен контакт со подлогата, додека електродите се на друг слој од ПХБ?
О: Да, можеме да произведуваме ПХБ со 2-слојни термопроводливи влошки во директен контакт со подлогата, ние го нарекуваме 2-слојна бакарна подлога за термоелектрична сепарација, можете да ја видите нашата карта на производот или можете да испратите информации за Гербер на нашата е-пошта PCB @jbmcpcb. com за да потврдите.
