Распоред на ПХБ

Распоред на ПХБ

Во дизајнот, распоредот на ПХБ е важна врска. Може да се каже дека за него е направена претходната подготвителна работа . Во целиот распоред на ПХБ, процесот на дизајнирање на изгледот е најограничен, вештините се најмали, а обемот на работа е најголем. Квалитетот на резултатите од распоредот на ПХБ директно ќе влијае на ефектот на жици, така што може да се смета дека разумниот распоред на ПХБ е првиот чекор кон успешен дизајн на ПХБ.
Конкретно, пред распоредот е процес на размислување за структурата на целото коло, протокот на сигналот, дисипацијата на топлина и структурата. Ако предраспоредот не успее, сите последователни напори ќе бидат залудни. Распоредот на PCB вклучува едностран распоред, двостран распоред и повеќеслоен распоред. Исто така, постојат два методи на распоред: автоматски распоред и интерактивен распоред. Пред автоматско распоредување, можете да користите интерактивен распоред за претходно распоредување на линиите со построги барања. Рабовите на влезниот крај и излезниот крај треба да се избегнуваат да бидат соседни и паралелни за да се избегне пречки во рефлексијата. Доколку е потребно, треба да се додаде изолација на жица за заземјување. Распоредот на два соседни слоја треба да биде нормален еден на друг, а паразитското спојување лесно ќе се случи паралелно.

Стапката на насочување на автоматското насочување зависи од добриот распоред, а правилата за насочување може да се претходно поставени, вклучувајќи го бројот на свиоци на рутирањето, бројот на преку, бројот на чекори и слично. Општо земено, најпрво се изведува ожичувањето за искривување со истражување, а кратките линии брзо се поврзуваат, а потоа се врши лавиринтско поврзување. И обидете се повторно да се поврзете за да го подобрите целокупниот ефект.

Сегашниот дизајн на ПХБ со висока густина веќе почувствува дека проодната дупка не е соодветна, троши многу вредни канали за поврзување, за да се реши оваа противречност, се појави технологијата на слепата дупка и закопаната дупка, која не само што ја комплетира функцијата на проодната дупка. , а исто така зачувува многу канали за поврзување за да го направи процесот на поврзување поудобен, помазен и поцелосен. Процесот на дизајнирање на ПХБ плочата е сложен и едноставен процес. Само кога луѓето ќе го искусат тоа сами, можат да го добијат вистинското значење на тоа.

успехот на производот како целина. Едното е да се внимава на внатрешниот квалитет, а другото да се води сметка за целокупната естетика. Само кога и двете се совршени, производот може да се смета за успешен.
На плочата со ПХБ, распоредот на компонентите треба да биде избалансиран, густ и уреден и не треба да биде тежок или тежок.
Дали ПХБ ќе се деформира?
Дали резервирате занаетчиска предност?
Дали се резервирани поени MARK?

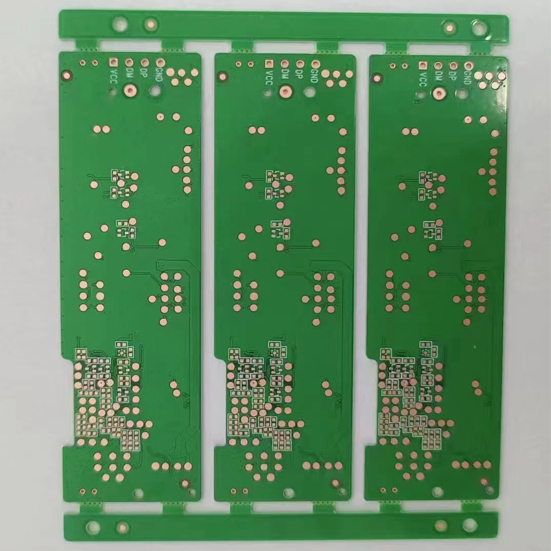

Дали ви треба загатка?
Колку слоеви може да се гарантираат за контрола на импедансата, заштита на сигналот, интегритет на сигналот, економичност, достижливост?

Дали големината на печатената табла одговара на големината на цртежот за обработка? Дали може да ги исполни барањата за процесот на производство на ПХБ? Дали има знаци за позиционирање?
Дали има некакви конфликти помеѓу компонентите во дводимензионални и тридимензионални простори?
Дали распоредот на компонентите е густ и уреден? Дали се е завршено?
Дали може лесно да се заменат компонентите што треба често да се менуваат? Дали е лесно приклучната плоча да се вклучи во уредот?
Дали има соодветно растојание помеѓу топлинскиот елемент и грејниот елемент?
Дали е лесно да се прилагоди прилагодливиот елемент?
Дали има инсталирано радијатор каде што е потребна дисипација на топлина? Дали протокот на воздухот е мазен?
Дали протокот на сигналот е мазен, а меѓусебните врски најкратки?
Дали приклучоците, приклучоците итн. противречат на механичкиот дизајн?
Дали е разгледан проблемот со пречки на линијата?

x

x

за време на распоредот на ПХБ . Ако струјата е релативно голема, се препорачува да се намали должината и површината на трагата и да не се трча по целото поле.
Вклучувањето на шумот на влезот се поврзува во рамнината на излезот на напојувањето. Вклучувачкиот шум на MOS цевката на излезното напојување влијае на влезното напојување од претходната фаза.
Ако има голем број DCDC со висока струја на таблата на колото, ќе има различни фреквенции, пречки за скокови со висока струја и висок напон.
Затоа, треба да ја намалиме површината на влезното напојување за да го исполниме тековниот проток. Затоа, при поставување на напојувањето, неопходно е да се размисли за избегнување на целосна табла на влезното напојување.

П1: Како да проверите дали распоредот на ПХБ е точен?
А1: а) Дали големината на колото и големината на обработката што ја бара цртежот се во склад една со друга.
б ) Дали распоредот на компонентите е избалансиран и уредно распореден и дали сите распореди се завршени.
в), дали има конфликти на сите нивоа. Како што се компоненти, рамки и дали нивото што треба приватно да се печати е разумно.
г) Дали најчесто користените компоненти се лесни за употреба. Како што се прекинувачи, опрема за вметнување на приклучна плоча, компоненти што треба често да се менуваат итн.
д) Дали растојанието помеѓу топлинските компоненти и грејните компоненти е разумно.
ѓ ), дали дисипацијата на топлина е добра.
е) , дали треба да се разгледа интерференцијата на линијата
П2: Кои се вештините за поставување на распоред на ПХБ?
Дизајнот бара различни поставки на мрежата во различни фази. Во фазата на распоред, големите мрежни точки може да се користат за распоред на уредот; за големи уреди како што се IC и конектори кои не се позиционираат, точноста на точката на мрежата од 50~100 mil може да се користи за распоред, додека за отпорници Малите пасивни компоненти како кондензатори и индуктори може да се постават со помош на мрежа од 25 mil. Прецизноста на големите точки на мрежата го олеснува усогласувањето на уредот и естетиката на распоредот.
П3: Кои се правилата за распоред на ПХБ?
A3:a ) Во нормални околности, сите компоненти треба да се наредени на истата страна од плочката. Само кога горните компоненти се премногу густи, некои уреди со ограничена висина и ниско производство на топлина, како што се отпорници на чипови и кондензатори на чипови, може да се постават, SMD IC итн. се поставуваат во долниот слој.
б) Под премиса за обезбедување на електрични перформанси, компонентите треба да се постават на решетката и да се наредени паралелно или нормално едни на други, така што да бидат уредни и убави. Во принцип, не е дозволено преклопување на компонентите; распоредот на компонентите треба да биде компактен, а компонентите да бидат на целиот распоред. Треба да биде рамномерно распореден и конзистентен по густина.
в) Минималното растојание помеѓу соседните обрасци на подлогата на различни компоненти на плочката треба да биде повеќе од 1MM.
г), растојанието од работ на плочката обично не е помало од 2MM. Најдобрата форма на колото е правоаголник, а соодносот е 3:2 или 4:3. Кога големината на површината на колото е поголема од 200mm на 150MM, треба да се земе предвид дека плочката може да издржи механичка сила.
П4: Кој е редоследот за поставување на распоред на ПХБ?
А4: а) Поставете ги компонентите кои се тесно усогласени со структурата, како што се приклучоците за струја, индикаторските светла, прекинувачите, конекторите итн.
б) Поставете специјални компоненти, како што се големи компоненти, тешки компоненти, компоненти за греење, трансформатори, IC итн.
в) Ставете мали компоненти.
