Алуминиумска плоча со изолирана дупка Бидејќи алуминиумот со метално јадро е проводник, компонентите за DIP не можат да се фиксираат. Технологијата со изолирана дупка е решение за овој процес на производство на ПХБ со метално јадро.
Алуминиумски PCB материјал со изолирана дупка е направен од алуминиумска плоча (5052) + диелектричен слој + бакарен слој. Алуминиумската ПХБ со изолирана дупка се разликува од едностраната алуминиумска подлога ПХБ по тоа што алуминиумот е претходно издупчен, дупката е исполнета со епоксидна смола, а на неа се ламинирани диелектричниот слој и бакарниот слој. Главно е погодно за DIP компонентите да минуваат низ празнината во алуминиумот за да се одржи електричната изолација. Алуминиумското јадро може да дозволи електрични приклучоци и изолирани низ дупки, што се нарекува Изолирана дупка алуминиумска плоча.
Структурата на изолираната дупка од алуминиум Pcb е прикажана на сликата подолу:

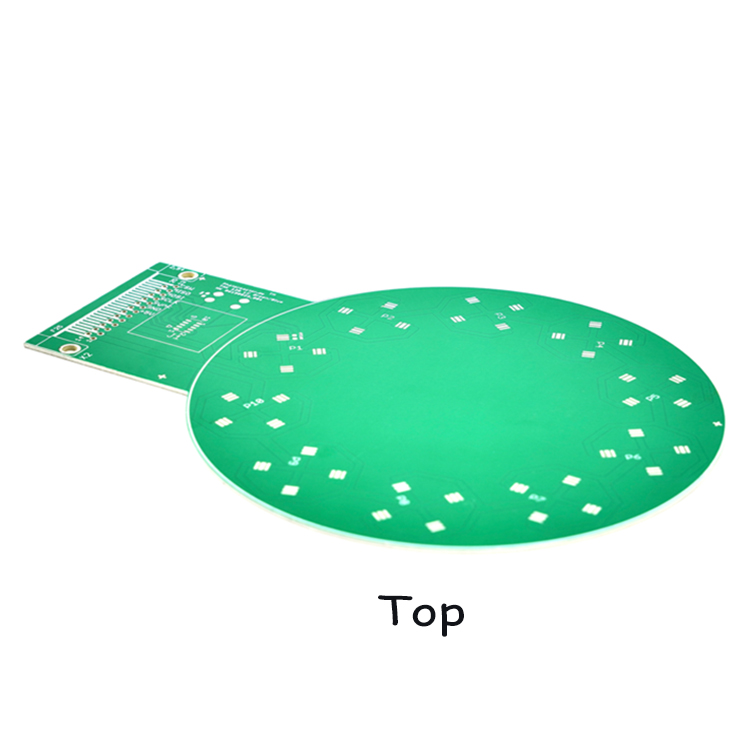

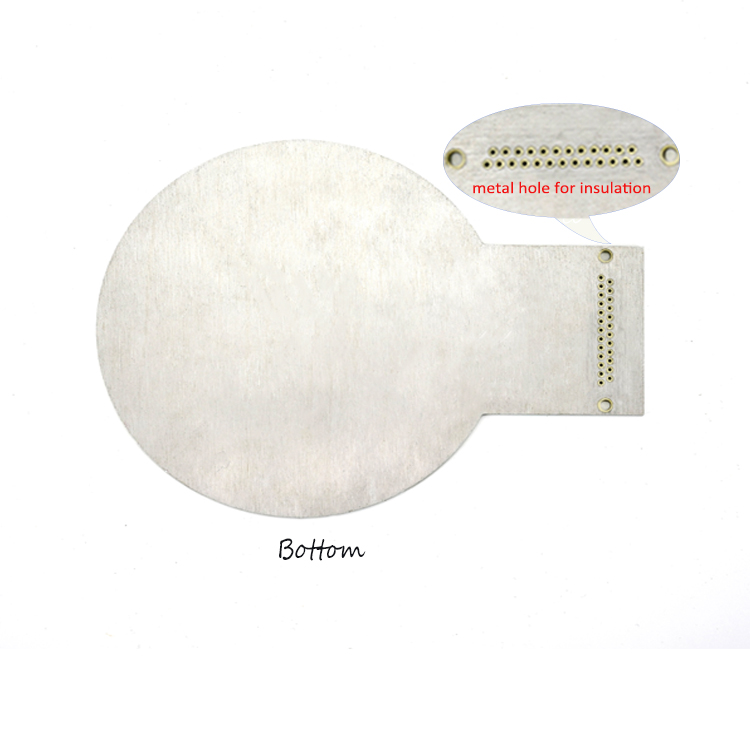

Шематски дијаграм на предната и задната страна на изолираната дупка од алуминиумско копче производï¼
Инструкции за производство на изолациска дупка Алуминиумски PCB производи и производствен процес
Подлога |
Алуминиум (5052) |
Број на слоеви |
1L |
Дебелина (мм) |
0,8MM~5,0MM (±10%) |
Топлинска спроводливост (диелектричен слој) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Дебелина на бакарна фолија (um) |
35/70/105/140um |
Боја на маска за лемење |
бела/црна/мат црна/црвена/зелена/сина/мат зелена |
Боја на карактери |
бела/црна/портокалова/црвена/сина |
Методи на формирање |
CNC гонги, CNC V-сечење, формирање мувла, ласерско сечење и глодање |
Инспекциски тест |
АОИ; сонда за летање со голема брзина; Е-тест; Тест на напон |
Процес на површинска обработка |
HASL БЕСПЛАТНО Оловно DNIG OSP |
Време на испорака |
4-5 дена. |
Прилики за примена на производи од алуминиум со изолирана дупка:
Автомобилски LED светла, медицинска опрема, механичка опрема, DIP пакување.
Предности на производите од алуминиумски PCB со изолирана дупка:
Долг работен век, ефикасни перформанси за дисипација на топлина, стабилен, широк опсег на примена.
Најчесто поставувани прашања
П1. Дали сте производител? Дали имате фабрика?
Одговор: Ние сме професионален производител на печатени кола повеќе од 12 години. Имаме фабрики, а можете да ги видите сликите од нашите фабрики.
П2. Може ли да добијам примероци од ПХБ бесплатно? Дали е можно да се испорача бесплатно?
Одговор: Да, можеме да ви дадеме бесплатни примероци од ПХБ откако ќе разговараме и ќе ги потврдиме сите детали. Но, ние не обезбедуваме услуга за бесплатна испорака, ако купите многу производи, ќе ви дадеме некои попусти.
П3. Дали правите OEM?
Одговор: Да. Ние сме производител на печатени кола. Имаме фабрики и посветена опрема за автоматизација за целиот процес на ПХБ, кои се прецизно проверени и испорачани.
П4. Како да се справите со проблемот со квалитетот на добиената ПХБ?
Одговор: Пред да се договори производството на ПХБ, нашиот проект ќе ги обезбеди производните материјали и EQ на клиентот за потврда според герберот на клиентот, а пратката ќе биде тестирана со 100% прецизност. Ако има проблем со квалитетот, ние ќе го надополниме материјалот бесплатно на купувачот.
